BOSHIDA电源模块的三大好处

发表时间:2021-02-19 09:01

模块电源是可以直接贴装在印刷电路板上的电源供应器。其特点是可为专用集成电路(ASIC)、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。


那么模块电源产品作用都有哪些呢?下面阐述一下电源模块的三大好处。


一、输入保护电路

一般模块电源产品都有内置滤波器,能满足一般电源应用的要求。如果需要更高要求的电源系统,应增加输入滤波网络。可以采用LC或π型网络,但应注意尽量选择较小的电感和较大的电容。

为了防止输入电源瞬态高压损坏模块电源,建议用户在输入端接瞬态吸收
二极管并配合保险丝使用,以确保模块电源在安全的输入电压范围之内。为了降低共模噪声,可以增加Y(Cy)电容,一般选择几nf高频电容。R为保险丝,D1为保护二极管,D2为瞬态吸收二极管(P6KE系列)。



二、遥控开关电路
模块电源的遥控开关操作,是通过CTRL端进行的,一般控制方式有两种:
(1)CTRL与-VIN(参考地)相连,遥控关断,要求VREF<0.4V。CTRL悬空或与+VIN相连,模块工作,要求VREM>1V。
(2)CTRL与VIN相连,遥控关断,要求VREM<0.4V。CTRL与+VIN相连,模块工作,要求CTRL>1V。CTRL悬空,遥控关断,即所谓“悬空关断”(-R)。
如果控制要与输入端隔离,则可以使用光电合器作为传递控制信号。


三、输出电压的调节

对有TRIM或ADJ(可调节)输出引脚的模块电源产品,可通过电阻或电位器 对输出电压进行一定范围内的调节,一般调节范围为±10%。
对TRIM输出引脚,将电位器的中心与TRIM相连,在所有+S、-S管脚的模块中,其他两端分别接+S、-S。没有+S、-S时,将两端分别接到相应主路的输出正负极(+S接+Vin,-S接-Vin),然后调节电位器即可。电位器的阻值一般选用5~10kΩ比较合适。对ADJ输出引脚,分为输入边调节与输出边调节。输出边调节与TRIM引脚的调节方式一样。输入边调节只能上调输出电压,此时将电位器的其中一端与中心相接,另一端接输入端的地。

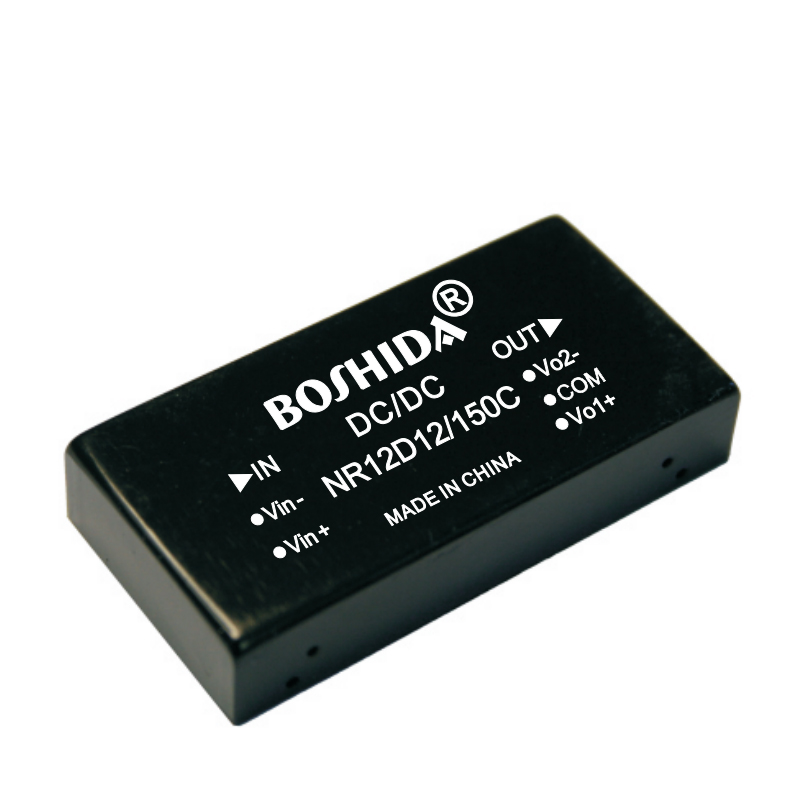

BOSHIDA电源模块
